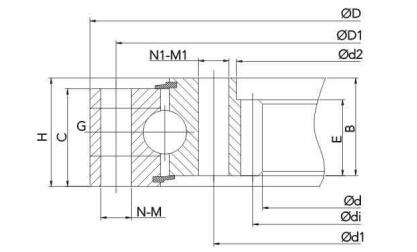

Four-point contact slewing bearing with internal gear. | |||||||||||||||||
Bearing No. | Dimension (mm) | Weight (kg) | |||||||||||||||
d | d2 | d1 | D | D1 | C | H | B | E | N-M | N1-M1 | di | m | z | x | G | ||
QN 280.16A | 176 | 200 | 232 | 362 | 328 | 50 | 60 | 50 | 44 | 10-Φ 15/M14 | 10-Φ 15/M14 | 180 | 4 | 45 | 0.5 | 2-M8*1 | 27 |
013.25.315 | 190 | 222 | 258 | 408 | 372 | 60 | 70 | 60 | 50 | 20-Φ 18/M16 | 20-Φ 18/M16 | 200 | 5 | 40 | 0 | 2-M10*1 | 49 |
QN 315.16A | 212 | 235 | 267 | 397 | 363 | 50 | 60 | 50 | 44 | 12-Φ 15/M14 | 12-Φ 15/M14 | 216 | 4 | 54 | 0.5 | 2-M10*1 | 31 |
013.25.355 | 235 | 262 | 298 | 448 | 412 | 60 | 70 | 60 | 50 | 20-Φ 18/M16 | 20-Φ 18/M16 | 245 | 5 | 49 | 0 | 2-M10*1 | 54 |
QN 355.16A | 252 | 275 | 307 | 437 | 403 | 50 | 60 | 50 | 44 | 12-Φ 15/M14 | 12-Φ 15/M14 | 256 | 4 | 64 | 0.5 | 2-M10*1 | 34 |
013.25.400 | 276 | 307 | 343 | 493 | 457 | 60 | 70 | 60 | 50 | 20-Φ 18/M16 | 20-Φ 18/M16 | 283 | 6 | 48 | 0 | 2-M10*1 | 62 |
QN 400.16A | 296 | 320 | 352 | 482 | 448 | 50 | 60 | 50 | 44 | 12-Φ 15/M14 | 12-Φ 15/M14 | 300 | 4 | 75 | 0.5 | 2-M10*1 | 43 |
013.25.450 | 324 | 357 | 393 | 543 | 507 | 60 | 70 | 60 | 50 | 20-Φ 18/M16 | 20-Φ 18/M16 | 336 | 6 | 56 | 0 | 2-M10*1 | 71 |
QN 450.16A | 344 | 370 | 402 | 532 | 498 | 50 | 60 | 50 | 44 | 12- Φ 15/M14 | 12-Φ 15/M14 | 348 | 4 | 87 | 0.5 | 2-M10*1 | 51 |
QN 450.20A | 325 | 354 | 392 | 546 | 508 | 60 | 70 | 60 | 50 | 12-Φ 17/M16 | 12-Φ 17/M16 | 330 | 5 | 66 | 0.5 | 2-M10*1 | 62 |
013.25/30.500 | 367 | 398 | 434 | 602 | 566 | 70 | 80 | 70 | 60 | 20-Φ 18/M16 | 20-Φ 18/M16 | 370 | 5 | 74 | 0.5 | 4-M10*1 | 85 |
QN 500.20A | 375 | 404 | 442 | 596 | 558 | 60 | 70 | 60 | 50 | 14-Φ 17/M16 | 14-Φ 17/M16 | 380 | 5 | 76 | 0.5 | 4-M10*1 | 70 |
013.32.0558 A | 440 | 468 | 500 | 650 | 620 | 75 | 85 | 69 | 54 | 30-Φ 15 | 24-Φ 15 | 450 | 5 | 90 | 0 | 2-M10*1 | 82 |
013.25/30.560 | 427 | 458 | 494 | 662 | 626 | 70 | 80 | 70 | 60 | 20-Φ 18/M16 | 20-Φ 18/M16 | 430 | 5 | 86 | 0.5 | 4-M10*1 | 95 |
QND560.20A | 435 | 468 | 502 | 656 | 618 | 60 | 70 | 60 | 50 | 14-Φ 17/M16 | 14-Φ 17/M16 | 440 | 5 | 88 | 0.5 | 4-M10*1 | 77 |
013.30 0560 A | 427 | 458 | 494 | 662 | 626 | 70 | 80 | 70 | 60 | 20-Φ 18 | 20-M16 | 430 | 5 | 86 | 0.5 | 4-M10*1 | 95 |
013.25/30.630 | 494.4 | 528 | 564 | 732 | 696 | 70 | 80 | 70 | 60 | 24-Φ 18/M 16 | 24-Φ 18/M16 | 498 | 6 | 83 | 0.5 | 4-M10*1 | 110 |
QN 630.20A | 505 | 538 | 572 | 726 | 688 | 60 | 70 | 60 | 50 | 16-Φ 17/M16 | 16-Φ 17/M16 | 510 | 5 | 102 | 0.5 | 4-M10*1 | 86 |
QN 630.25A | 486 | 522 | 566 | 738 | 694 | 68 | 78 | 68 | 58 | 16-Φ 22/M20 | 16-Φ 22/M20 | 492 | 6 | 82 | 0.5 | 4-M10*1 | 107 |
013.30.0630.A | 494.4 | 528 | 564 | 732 | 696 | 70 | 80 | 70 | 60 | 24-Φ 18 | 24-M16 | 498 | 6 | 83 | 0.5 | 4-M10*1 | 100 |
QN 630.25A | 486 | 522 | 566 | 738 | 694 | 68 | 78 | 68 | 58 | 16-Φ 22/M20 | 16-Φ 22/M20 | 492 | 6 | 82 | 0.5 | 4-M10*1 | 107 |
013.25/30.710 | 572.4 | 608 | 644 | 812 | 776 | 70 | 80 | 70 | 60 | 24-Φ 18/M16 | 24-Φ 18/M16 | 576 | 6 | 96 | 0.5 | 4-M10*1 | 120 |
QN 710.20A | 582 | 618 | 652 | 806 | 768 | 60 | 70 | 60 | 50 | 18-Φ 17/M16 | 18-Φ 17/M16 | 588 | 6 | 98 | 0.5 | 4-M10*1 | 97 |
QN 710.25A | 560 | 602 | 646 | 818 | 774 | 63 | 78 | 68 | 58 | 18-Φ 22/M20 | 18-Φ 22/M20 | 568 | 8 | 71 | 0.5 | 4-M10*1 | 122 |
013.30/40.800 | 635.2 | 678 | 722 | 922 | 878 | 90 | 100 | 90 | 80 | 30-Φ 22/M20 | 30-Φ 22/M20 | 640 | 8 | 80 | 0.5 | 6-M10*1 | 220 |
QN 800.20A | 664 | 708 | 742 | 896 | 858 | 60 | 70 | 60 | 50 | 20-Φ 17/M16 | 20-Φ 17/M16 | 672 | 8 | 84 | 0.5 | 6-M10*1 | 111 |
QN 800.25A | 648 | 694 | 736 | 908 | 864 | 68 | 78 | 68 | 58 | 18-Φ 22/M20 | 18-Φ 22/M20 | 656 | 8 | 82 | 0.5 | 6-M10*1 | 142 |
QN 800.32A | 630 | 680 | 726 | 924 | 874 | 80 | 90 | 80 | 70 | 18-Φ 24/M22 | 18-Φ 24/M22 | 640 | 10 | 64 | 0.5 | 6-M10*1 | 195 |
013.30/40. 900 | 739.2 | 778 | 822 | 1022 | 978 | 90 | 100 | 90 | 80 | 30-Φ 22/M20 | 30-Φ 22/M20 | 744 | 8 | 93 | 0.5 | 6-M10*1 | 240 |
QN 900.25A | 740 | 794 | 836 | 1008 | 964 | 68 | 78 | 68 | 58 | 20-Φ 22/M20 | 20-Φ 22/M20 | 750 | 10 | 75 | 0.5 | 6-M10*1 | 162 |
QN 900.32A | 720 | 780 | 826 | 1024 | 974 | 80 | 90 | 80 | 70 | 20-Φ 24/M22 | 20-Φ 24/M22 | 730 | 10 | 73 | 0.5 | 6-M10*1 | 227 |
013.30/40.1000 | 824 | 878 | 922 | 1122 | 1078 | 90 | 100 | 90 | 80 | 36-Φ 22/M20 | 36-Φ 22/M20 | 830 | 10 | 83 | 0.5 | 6-M10*1 | 270 |
QN 1000.25A | 840 | 894 | 936 | 1108 | 1064 | 68 | 78 | 68 | 58 | 24-Φ 22/M20 | 24-Φ 22/M20 | 850 | 10 | 85 | 0.5 | 6-M10*1 | 179 |
QN 1000.32A | 830 | 880 | 926 | 1124 | 1074 | 80 | 90 | 80 | 70 | 24-Φ 24/M22 | 24-Φ 24/M22 | 840 | 10 | 84 | 0.5 | 6-M10*1 | 240 |
013.30/40.1120 | 944 | 998 | 1042 | 1242 | 1198 | 90 | 100 | 90 | 80 | 36-Φ 22/M20 | 36-Φ 22/M20 | 950 | 10 | 95 | 0.5 | 6-M10*1 | 300 |
QN 1120.25A | 960 | 1014 | 1056 | 1228 | 1184 | 68 | 78 | 68 | 58 | 28-Φ 22/M20 | 28-Φ 22/M20 | 970 | 10 | 97 | 0.5 | 6-M10*1 | 201 |
QN 1120.32A | 936 | 1000 | 1046 | 1244 | 1194 | 80 | 90 | 80 | 70 | 28-Φ 24/M22 | 28-Φ 24/M22 | 948 | 12 | 79 | 0.5 | 6-M10*1 | 262 |
013.35/45.1250 | 1048.8 | 1110 | 1163 | 1390 | 1337 | 100 | 110 | 100 | 90 | 40-Φ 26/M24 | 40-Φ 26/M24 | 1056 | 12 | 88 | 0.5 | 5-M10*1 | 420 |
QN 1250.32A | 1068 | 1130 | 1176 | 1374 | 1324 | 80 | 90 | 80 | 70 | 32-Φ 24/M22 | 32-Φ 24/M22 | 1080 | 12 | 90 | 0.5 | 5-M10*1 | 290 |
